Opis produktu

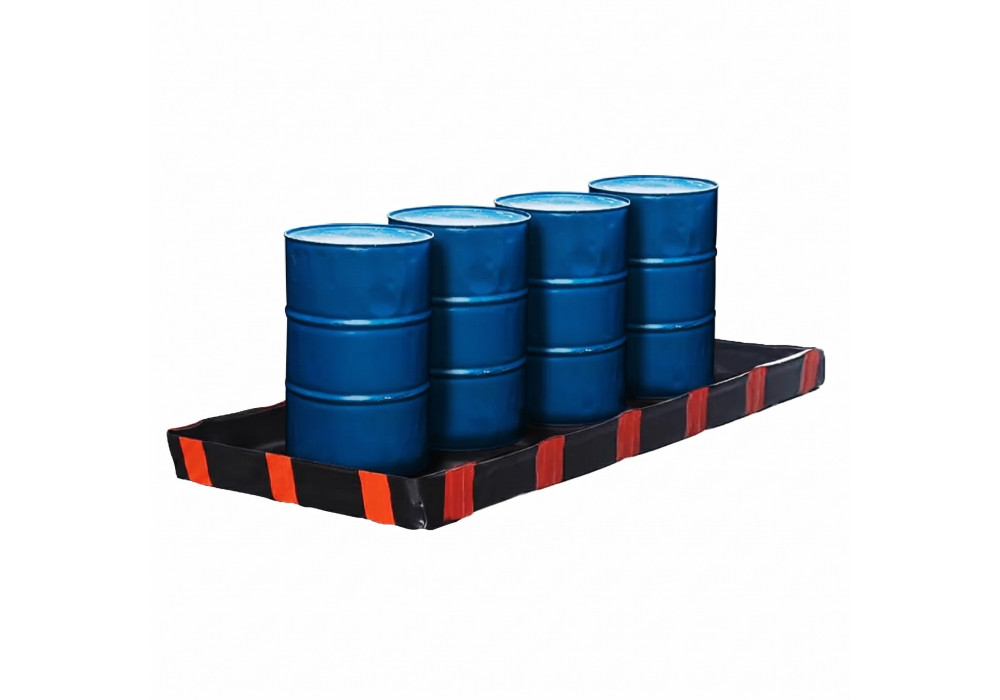

Elastyczna wanna wychwytowa pod 4 beczki jest przeznaczona do zabezpieczania miejsc magazynowania, przelewania, dozowania i użytkowania substancji płynnych. Jej zadaniem jest zatrzymanie cieczy wydostającej się z uszkodzonej beczki, nieszczelnego zamknięcia, przewodu, pompy lub instalacji oraz ograniczenie rozprzestrzeniania się rozlewiska po posadzce.
Wanna ma wymiary 2900 × 1070 × 140 mm i nominalną pojemność wychwytu wynoszącą 412 litrów. Umożliwia ustawienie czterech standardowych beczek i utworzenie wspólnej strefy retencyjnej zabezpieczającej stanowisko pracy.
Niska konstrukcja ścian ułatwia ustawianie pojemników, a elastyczny materiał pozwala szybko rozłożyć wannę w wybranym miejscu. Po zakończeniu użytkowania produkt można opróżnić, oczyścić, złożyć i przechowywać na półce lub regale magazynowym.
Zastosowanie wanny pod 4 beczki
Wanna wychwytowa sprawdza się w zakładach produkcyjnych, magazynach chemicznych, warsztatach, laboratoriach, centrach logistycznych, bazach transportowych oraz działach utrzymania ruchu.
Może być wykorzystywana podczas:
- magazynowania czterech beczek
- przelewania i dozowania substancji
- napełniania mniejszych opakowań
- prac serwisowych i konserwacyjnych
- czasowego zabezpieczania nieszczelnych pojemników
- przeładunku cieczy technologicznych
- zabezpieczania maszyn i instalacji przed wyciekiem
- organizowania tymczasowych stanowisk magazynowania chemikaliów
Mobilna wanna wychwytowa jest szczególnie przydatna tam, gdzie miejsce składowania beczek okresowo się zmienia albo zabezpieczenie jest potrzebne wyłącznie podczas określonych prac.
Elastyczna i składana konstrukcja
Wanna została wykonana z technicznej tkaniny poliestrowej powlekanej EVA. Materiał łączy wysoką odporność mechaniczną z elastycznością potrzebną do składania, transportowania i wielokrotnego rozstawiania produktu.
Ściany są stabilizowane za pomocą wsuwanych wsporników. Montaż nie wymaga wykonywania prac budowlanych, trwałego mocowania do posadzki ani stosowania specjalistycznych narzędzi.
Po zakończeniu użytkowania opróżnioną, oczyszczoną i wysuszoną wannę można złożyć. Dzięki temu zajmuje znacznie mniej miejsca niż sztywna wanna wykonana ze stali lub polietylenu.
Wzmocnione narożniki zwiększają trwałość w miejscach szczególnie narażonych na naprężenia, odkształcenia i zużycie podczas montażu oraz codziennej eksploatacji.
Wytrzymała tkanina powlekana EVA
Gramatura zastosowanego materiału wynosi 1365 g/m². Tkanina jest przeznaczona do wymagających zastosowań przemysłowych, w których istotna jest odporność na rozciąganie, wielokrotne składanie i kontakt z wybranymi substancjami chemicznymi.
Wytrzymałość materiału na rozciąganie wynosi:
- 730 kg na 5 cm w kierunku osnowy
- 700 kg na 5 cm w kierunku wątku
Pomimo wysokiej wytrzymałości wannę należy chronić przed ostrymi krawędziami, odłamkami szkła, opiłkami metalu, wystającymi śrubami, uszkodzonymi paletami i innymi elementami mogącymi przeciąć lub przebić tkaninę.
Podłoże przed rozłożeniem wanny powinno być równe, stabilne i dokładnie oczyszczone.
Pojemność wychwytu 412 litrów
Nominalna pojemność pustej wanny wynosi 412 litrów. Produkt jest przeznaczony pod cztery standardowe beczki o pojemności około 200 litrów każda.
W praktyce technicznej często stosuje się zasadę, zgodnie z którą pojemność wychwytu powinna odpowiadać co najmniej 110% objętości największego pojemnika lub 25% łącznej objętości wszystkich magazynowanych pojemników, zależnie od tego, która wartość jest większa.
Dla czterech beczek po 200 litrów:
110% największej beczki wynosi 220 litrów
25% łącznej pojemności wynosi 200 litrów
wartością decydującą jest 220 litrów
Nominalna pojemność 412 litrów przekracza obie wartości. Należy jednak pamiętać, że pojemność podawana jest dla pustej wanny, a beczki i pozostałe elementy znajdujące się wewnątrz zajmują część przestrzeni retencyjnej.
Dobór wanny powinien uwzględniać rzeczywistą wolną pojemność po ustawieniu beczek, możliwy scenariusz awarii, właściwości magazynowanych substancji i warunki użytkowania.
Zasada 110% lub 25% jest powszechnie stosowaną dobrą praktyką techniczną, ale nie stanowi jednego, uniwersalnego wymagania prawnego obowiązującego w każdym magazynie chemicznym w Polsce.
Możliwość wjazdu wózkiem
Po wyjęciu odpowiednich wsporników można opuścić ścianę wanny i wprowadzić beczki za pomocą wózka widłowego, wózka transportowego lub innego urządzenia manipulacyjnego.
Po ustawieniu pojemników ścianę należy ponownie podnieść i prawidłowo zabezpieczyć. Wszystkie wsporniki powinny znajdować się we właściwym położeniu przed rozpoczęciem magazynowania lub przelewania cieczy.
Podczas wjazdu należy zachować ostrożność, aby koła, widły, krawędzie palet albo elementy chwytające nie uszkodziły materiału. Nie należy wykonywać gwałtownych skrętów, hamowania ani manewrów powodujących marszczenie i przesuwanie tkaniny.
Przed opuszczeniem ściany należy sprawdzić, czy wewnątrz wanny nie znajduje się ciecz, która mogłaby wydostać się na zewnątrz.
Mobilność i łatwe przechowywanie
Elastyczna wanna może być przenoszona pomiędzy stanowiskami i rozstawiana w miejscu, w którym aktualnie występuje ryzyko wycieku.
Rozwiązanie sprawdza się w zakładach, w których beczki są okresowo ustawiane w różnych częściach obiektu albo zabezpieczenie jest potrzebne wyłącznie podczas remontu, przeładunku, dozowania lub prac serwisowych.
Po opróżnieniu, oczyszczeniu i wysuszeniu wannę można złożyć oraz przechowywać na regale. Produkt może również stanowić element wyposażenia awaryjnego przygotowanego na wypadek rozszczelnienia beczki, instalacji lub urządzenia.
Odporność temperaturowa
Zakres odporności temperaturowej materiału wynosi od -40°C do +70°C. Parametr ten opisuje właściwości tkaniny i nie oznacza automatycznie, że każda substancja może być bezpiecznie przechowywana w całym podanym zakresie.
Przed użyciem należy uwzględnić:
- temperaturę magazynowanej cieczy
- temperaturę zapłonu substancji
- zmiany lepkości medium
- warunki otoczenia
- czas ekspozycji
- wpływ temperatury na beczki i armaturę
- warunki użytkowania na zewnątrz
W przypadku stosowania wanny poza budynkiem należy regularnie usuwać wodę opadową, śnieg i zanieczyszczenia, ponieważ zmniejszają one dostępną pojemność wychwytu.
Odporność chemiczna
Powleczenie EVA wykazuje odporność na wiele substancji stosowanych w przemyśle, w tym wybrane oleje, paliwa, glikol, etanol oraz roztwory kwasów.
Odporność chemiczna zależy jednak od:
- rodzaju substancji
- stężenia
- temperatury medium
- czasu kontaktu
- obecności mieszanin
- stanu technicznego materiału
Przed zastosowaniem należy sprawdzić kompatybilność materiału z konkretną substancją na podstawie aktualnej tabeli odporności chemicznej oraz informacji zawartych w karcie charakterystyki.
Brak substancji w tabeli odporności nie może być traktowany jako potwierdzenie kompatybilności. W takim przypadku konieczna jest dodatkowa konsultacja techniczna albo przeprowadzenie kontrolowanej próby materiałowej.
Segregacja magazynowanych substancji
Umieszczenie czterech beczek na jednej wannie oznacza, że w razie wycieku ich zawartość może się zmieszać. Dlatego na wspólnej wannie nie należy przechowywać substancji mogących wejść ze sobą w niebezpieczną reakcję.
Szczególną uwagę należy zwrócić na możliwość:
- gwałtownego wydzielania ciepła
- powstania pożaru
- wydzielania gazów palnych
- wydzielania gazów toksycznych
- rozpryskiwania mieszanin żrących
- gwałtownego wzrostu ciśnienia
Przed ustawieniem beczek należy przeanalizować karty charakterystyki, zwłaszcza informacje dotyczące stabilności, reaktywności, materiałów niezgodnych oraz warunków bezpiecznego magazynowania.
Substancje niekompatybilne powinny być umieszczane w oddzielnych przestrzeniach wychwytowych.
Stosowanie w strefie zagrożenia wybuchem
Dokumentacja produktu wskazuje możliwość stosowania wanny w strefie zagrożenia wybuchem 2. Każde takie zastosowanie powinno zostać poprzedzone oceną ryzyka oraz sprawdzeniem kompletnej dokumentacji technicznej.
Sama wanna wychwytowa nie zastępuje pozostałych środków ochrony przeciwwybuchowej. Podczas magazynowania lub przelewania cieczy łatwopalnych należy uwzględnić:
- klasyfikację stref zagrożenia wybuchem
- wentylację stanowiska
- eliminację źródeł zapłonu
- ograniczenie powstawania ładunków elektrostatycznych
- uziemienie i połączenia wyrównawcze beczek oraz instalacji
- stosowanie urządzeń odpowiednich do wyznaczonej strefy
- procedury bezpiecznego przelewania cieczy
Elastyczny materiał wanny nie zapewnia automatycznie odprowadzania ładunków elektrostatycznych z beczek, pomp, przewodów ani urządzeń procesowych.
Czyszczenie po wycieku
W przypadku przedostania się substancji do wanny należy zabezpieczyć miejsce zdarzenia, zatrzymać źródło wycieku, jeżeli można to zrobić bezpiecznie, oraz postępować zgodnie z kartą charakterystyki i zakładową instrukcją awaryjną.
Do usunięcia rozlewiska można wykorzystać odpowiednio dobrane sorbenty, pompy lub inne urządzenia kompatybilne z danym medium.
Zebrana ciecz, zużyte sorbenty oraz materiały zastosowane do czyszczenia mogą wymagać zaklasyfikowania jako odpady niebezpieczne. Sposób dalszego postępowania powinien wynikać z właściwości przechwyconej substancji.
Po opróżnieniu wannę należy dokładnie oczyścić, wysuszyć i sprawdzić pod kątem przecięć, przetarć, deformacji, przebarwień, osłabienia chemicznego oraz utraty szczelności.
Kontrola stanu technicznego
Przed każdym użyciem należy sprawdzić:
- stan powierzchni tkaniny
- szczelność połączeń
- stan wzmocnionych narożników
- kompletność wsporników
- stabilność i czystość podłoża
- brak przecięć, przetarć i deformacji
- stan miejsc narażonych na kontakt z kołami i paletami
- brak cieczy ograniczających wolną pojemność
Uszkodzonej wanny nie należy używać do zabezpieczania substancji niebezpiecznych bez wcześniejszej oceny możliwości naprawy i przeprowadzenia kontroli szczelności.
Ograniczenia stosowania
Wanna wychwytowa nie jest zbiornikiem przeznaczonym do stałego magazynowania cieczy ani opakowaniem transportowym. Jej funkcją jest awaryjne zatrzymanie substancji wydostającej się z beczek, maszyn lub instalacji.
Produkt nie zastępuje:
- prawidłowego oznakowania chemikaliów
- segregacji substancji niezgodnych
- wentylacji pomieszczenia
- ochrony przeciwpożarowej
- ochrony przeciwwybuchowej
- procedur reagowania na awarie
- środków ochrony indywidualnej
Dobór produktu powinien wynikać z oceny ryzyka oraz uwzględniać rodzaj substancji, pojemność beczek, rzeczywistą wolną przestrzeń retencyjną i warunki użytkowania.
BHP i obowiązki pracodawcy
Zgodnie z art. 207 § 2 Kodeksu pracy pracodawca jest zobowiązany chronić zdrowie i życie pracowników poprzez zapewnienie bezpiecznych i higienicznych warunków pracy.
W przypadku magazynowania i stosowania substancji chemicznych oznacza to konieczność rozpoznania zagrożeń, przeprowadzenia oceny ryzyka, zastosowania zabezpieczeń technicznych oraz przygotowania procedur postępowania w razie wycieku, pożaru lub innej awarii.
Dobór wanny wychwytowej powinien uwzględniać:
- karty charakterystyki magazynowanych substancji
- klasyfikację i właściwości mediów
- liczbę oraz pojemność beczek
- kompatybilność chemiczną materiału
- rzeczywistą wolną pojemność wychwytu
- warunki magazynowania i przelewania
- temperaturę użytkowania
- ryzyko pożaru lub wybuchu
- możliwość reakcji pomiędzy substancjami
- dostępność sorbentów i wyposażenia awaryjnego
Pracownicy powinni zostać przeszkoleni w zakresie montażu i użytkowania wanny, kontroli jej stanu technicznego, postępowania po wycieku oraz stosowania wymaganych środków ochrony indywidualnej.
Ochrona środowiska
Elastyczna wanna wychwytowa pomaga ograniczyć ryzyko przedostania się olejów, paliw, kwasów i innych cieczy przemysłowych do gruntu, kanalizacji, wód powierzchniowych oraz instalacji zakładowych.
Szybkie zatrzymanie wycieku może zmniejszyć zakres skażenia, ilość powstających odpadów oraz koszty związane z oczyszczaniem powierzchni. Wanna umożliwia również kontrolowane zebranie cieczy i przekazanie jej do dalszego zagospodarowania.
Akty prawne i wymagania
- Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy, w szczególności art. 207 § 2
- Rozporządzenie Parlamentu Europejskiego i Rady (WE) nr 1907/2006 REACH dotyczące rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów
- Rozporządzenie Parlamentu Europejskiego i Rady (WE) nr 1272/2008 CLP dotyczące klasyfikacji, oznakowania i pakowania substancji oraz mieszanin
- Dyrektywa Parlamentu Europejskiego i Rady 1999/92/WE dotycząca bezpieczeństwa pracowników narażonych na atmosfery wybuchowe, jeżeli ma zastosowanie
- Dyrektywa Parlamentu Europejskiego i Rady 2014/34/UE dotycząca urządzeń i systemów ochronnych przeznaczonych do użytkowania w atmosferze potencjalnie wybuchowej, jeżeli ma zastosowanie
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 19 lutego 2020 r. dotyczące wymagań ochrony przeciwpożarowej dla miejsc zbierania, magazynowania lub przetwarzania odpadów, jeżeli wanna jest użytkowana na takim obszarze
- Karty charakterystyki magazynowanych substancji
- Tabela odporności chemicznej materiału wanny
- Zakładowa ocena ryzyka oraz instrukcja postępowania na wypadek wycieku
