Opis produktu

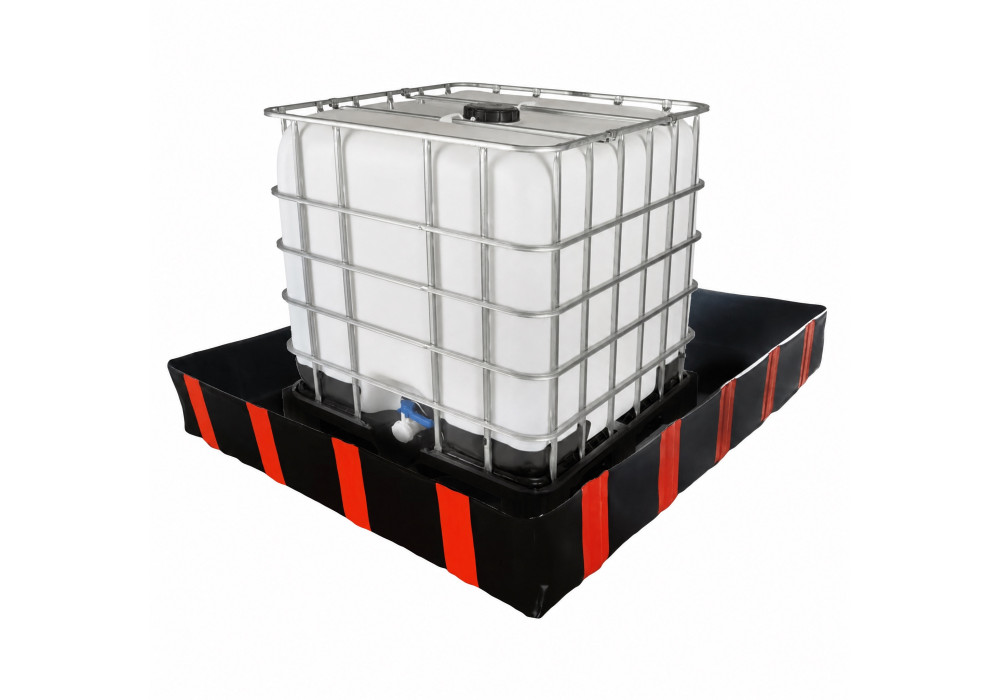

Elastyczna wanna wychwytowa pod 1 pojemnik IBC została zaprojektowana do zabezpieczania miejsc magazynowania, użytkowania i przeładunku substancji płynnych. Jej podstawowym zadaniem jest zatrzymanie cieczy wydostającej się z uszkodzonego zbiornika, zaworu lub instalacji oraz ograniczenie rozprzestrzeniania się wycieku po posadzce.
Wanna przeznaczona jest pod standardowy pojemnik IBC o pojemności 1000 litrów, nazywany również mauzerem. Pojemność wychwytu wynosząca 1149 litrów umożliwia zatrzymanie ponad 110% zawartości jednego pełnego zbiornika.
Elastyczna konstrukcja stanowi alternatywę dla tradycyjnych wanien stalowych i polietylenowych. Produkt można szybko rozłożyć w miejscu, w którym istnieje ryzyko wycieku, a po zakończeniu pracy złożyć i przechowywać na półce magazynowej.
Zastosowanie elastycznej wanny pod IBC
Elastyczna wanna wychwytowa znajduje zastosowanie w zakładach przemysłowych, magazynach chemicznych, centrach logistycznych, warsztatach, działach utrzymania ruchu, zakładach produkcyjnych oraz w miejscach czasowego magazynowania substancji płynnych.
Może być wykorzystywana jako zabezpieczenie podczas:
- magazynowania pojemników IBC
- przelewania i dozowania substancji
- prac serwisowych i konserwacyjnych
- awaryjnego zabezpieczania nieszczelnych zbiorników
- czasowego składowania chemikaliów
- prac prowadzonych w różnych częściach zakładu
- zabezpieczania instalacji, maszyn i urządzeń przed skutkami wycieku
Mobilna konstrukcja pozwala przenosić wannę pomiędzy stanowiskami i rozstawiać ją tam, gdzie aktualnie występuje ryzyko rozlania substancji.
Elastyczna konstrukcja i materiał EVA
Wanna została wykonana z technicznej tkaniny poliestrowej powlekanej poli(etylen-co-octanem winylu), określanym jako EVA. Materiał ma gramaturę 1365 g/m² i łączy elastyczność z wysoką odpornością mechaniczną.
Elastyczne ściany umożliwiają składanie produktu i ograniczają ilość miejsca potrzebnego do jego przechowywania. Wanna nie wymaga stałego montażu do posadzki, dlatego może być wykorzystywana jako mobilne lub czasowe zabezpieczenie retencyjne.
Miejsca łączenia materiału wykonywane są z wykorzystaniem zgrzewania wysoką częstotliwością. Technologia ta pozwala uzyskać trwałe i szczelne połączenia bez stosowania tradycyjnych szwów mogących stanowić potencjalny punkt osłabienia konstrukcji.
Wzmocnione narożniki zwiększają odporność na odkształcenia i uszkodzenia powstające podczas rozstawiania, składania i codziennego użytkowania.
Pojemność wychwytu 1149 litrów
Pojemność elastycznej wanny wynosi 1149 litrów. Oznacza to, że produkt może przejąć ponad 110% nominalnej zawartości standardowego zbiornika IBC o pojemności 1000 litrów.
Zapas pojemności jest szczególnie istotny, ponieważ wewnątrz wanny znajduje się również sam zbiornik. Przy ocenie rzeczywistej zdolności retencyjnej należy uwzględnić objętość elementów znajdujących się w przestrzeni wychwytowej oraz warunki ustawienia pojemnika.
Zasada zapewnienia pojemności odpowiadającej co najmniej 110% największego pojemnika jest powszechnie stosowaną dobrą praktyką techniczną. Nie stanowi jednak jednego, uniwersalnego wymagania prawnego dla każdego przypadku magazynowania chemikaliów w Polsce. Ostateczny dobór pojemności powinien wynikać z oceny ryzyka, karty charakterystyki, właściwości substancji i przepisów właściwych dla konkretnego zastosowania.
Szybki montaż i możliwość wjazdu wózkiem
Montaż wanny polega na rozłożeniu płaszcza i umieszczeniu wsporników stabilizujących ściany. Konstrukcja nie wymaga wykonywania prac budowlanych ani trwałego mocowania do podłoża.
Po wyjęciu odpowiednich wsporników i opuszczeniu boku możliwe jest wprowadzenie pojemnika IBC przy użyciu wózka widłowego. Po zakończeniu operacji bok należy ponownie podnieść i prawidłowo zabezpieczyć.
Podczas wjazdu trzeba zachować ostrożność, aby koła pojazdu, widły lub elementy palety nie uszkodziły powierzchni materiału. Podłoże pod wanną powinno być równe, stabilne i oczyszczone z ostrych przedmiotów.
Mobilność i łatwe przechowywanie
Jedną z najważniejszych zalet elastycznej wanny wychwytowej jest jej mobilność. Po opróżnieniu i oczyszczeniu produkt można złożyć, przenieść i przechowywać na regale lub półce magazynowej.
Rozwiązanie sprawdza się szczególnie w zakładach, w których pojemniki IBC są okresowo ustawiane w różnych miejscach albo zabezpieczenie retencyjne jest potrzebne wyłącznie podczas określonych procesów, remontów, przeładunków lub prac serwisowych.
Składana konstrukcja pozwala również przechowywać wannę jako element wyposażenia awaryjnego przygotowanego na wypadek rozszczelnienia zbiornika lub instalacji.
Odporność mechaniczna i temperaturowa
Tkanina techniczna charakteryzuje się wysoką odpornością na rozciąganie. Wytrzymałość materiału wynosi 730 kg na 5 cm w kierunku osnowy oraz 700 kg na 5 cm w kierunku wątku.
Zakres odporności temperaturowej materiału wynosi od -40°C do +70°C. Parametr ten odnosi się do właściwości materiału, a nie automatycznie do dopuszczalnej temperatury każdej magazynowanej substancji.
Przy użytkowaniu w skrajnych temperaturach należy uwzględnić wpływ warunków środowiskowych na elastyczność materiału, konstrukcję zbiornika IBC, właściwości medium oraz bezpieczeństwo całego stanowiska pracy.
Odporność chemiczna
Materiał EVA wykazuje odporność na szereg olejów, paliw, roztworów kwasów oraz innych substancji stosowanych w przemyśle. Odporność chemiczna nie jest jednak uniwersalna i zależy między innymi od:
- rodzaju substancji
- stężenia
- temperatury medium
- czasu kontaktu
- obecności mieszanin kilku substancji
- stanu technicznego powierzchni wanny
Przed zastosowaniem należy sprawdzić kompatybilność materiału z konkretną substancją na podstawie tabeli odporności chemicznej, karty charakterystyki i warunków procesu.
Brak substancji w tabeli odporności nie powinien być interpretowany jako potwierdzenie kompatybilności. W takim przypadku wymagane jest indywidualne sprawdzenie lub przeprowadzenie odpowiedniej próby materiałowej.
Zastosowanie w strefach zagrożenia wybuchem
Dokumentacja produktu przewiduje możliwość użytkowania wanny w strefie zagrożenia wybuchem 2. Każde zastosowanie w strefie Ex wymaga jednak sprawdzenia kompletnej dokumentacji produktu oraz warunków występujących na stanowisku.
Sama wanna wychwytowa nie zastępuje pozostałych środków ochrony przeciwwybuchowej. Przy magazynowaniu i przelewaniu cieczy łatwopalnych należy uwzględnić między innymi wentylację, klasyfikację stref, eliminację źródeł zapłonu, odprowadzanie ładunków elektrostatycznych oraz uziemienie i połączenia wyrównawcze zbiorników, instalacji i urządzeń, jeżeli są wymagane.
Ograniczenia stosowania
Wanna wychwytowa nie jest zbiornikiem przeznaczonym do stałego magazynowania cieczy ani opakowaniem transportowym. Jej zadaniem jest awaryjne przejęcie wycieku ze znajdującego się wewnątrz pojemnika lub urządzenia.
Nie należy użytkować produktu na powierzchniach pokrytych ostrymi odpadami, opiłkami metalu, wystającymi elementami lub innymi przedmiotami mogącymi uszkodzić tkaninę.
Przed każdym użyciem należy sprawdzić:
- stan powierzchni materiału
- szczelność połączeń
- stan narożników
- kompletność wsporników
- stabilność podłoża
- brak wcześniejszych przecięć, przetarć i deformacji
Po wycieku ciecz należy usunąć zgodnie z informacjami zawartymi w karcie charakterystyki. W zależności od rodzaju substancji można zastosować odpowiednio dobrane sorbenty, urządzenia pompowe lub inne bezpieczne metody usuwania rozlewiska.
BHP i obowiązki pracodawcy
Zgodnie z art. 207 § 2 Kodeksu pracy pracodawca ma obowiązek chronić zdrowie i życie pracowników poprzez zapewnienie bezpiecznych i higienicznych warunków pracy.
W przypadku magazynowania i użytkowania substancji chemicznych oznacza to konieczność rozpoznania zagrożeń, zastosowania zabezpieczeń technicznych, opracowania procedur awaryjnych oraz przygotowania wyposażenia umożliwiającego ograniczenie skutków wycieku.
Dobór wanny wychwytowej powinien uwzględniać:
- informacje zawarte w karcie charakterystyki
- klasyfikację substancji
- pojemność zbiornika
- kompatybilność chemiczną materiału
- miejsce magazynowania
- temperaturę pracy
- ryzyko pożaru i wybuchu
- możliwość reakcji pomiędzy jednocześnie magazynowanymi substancjami
Ochrona środowiska
Elastyczna wanna wychwytowa ogranicza ryzyko przedostania się substancji niebezpiecznych do gruntu, kanalizacji, wód powierzchniowych oraz instalacji zakładowych.
Szybkie ograniczenie rozlewiska może zmniejszyć zakres awarii, ilość powstających odpadów i koszty związane z oczyszczaniem skażonej powierzchni. Wanna ułatwia również kontrolowane zebranie cieczy i przekazanie jej do dalszego zagospodarowania zgodnie z właściwymi procedurami.
Akty prawne i wymagania
- Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy, w szczególności art. 207 § 2
- Rozporządzenie Parlamentu Europejskiego i Rady (WE) nr 1907/2006 REACH, w szczególności wymagania dotyczące kart charakterystyki, postępowania w przypadku uwolnienia oraz bezpiecznego magazynowania substancji
- Rozporządzenie Parlamentu Europejskiego i Rady (WE) nr 1272/2008 CLP dotyczące klasyfikacji, oznakowania i pakowania substancji oraz mieszanin
- Dyrektywa Parlamentu Europejskiego i Rady 2014/34/UE dotycząca urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferze potencjalnie wybuchowej, w zakresie wynikającym z zastosowania i dokumentacji produktu
- Dyrektywa Parlamentu Europejskiego i Rady 1999/92/WE dotycząca bezpieczeństwa pracowników narażonych na atmosfery wybuchowe
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 19 lutego 2020 r. dotyczące wymagań ochrony przeciwpożarowej dla miejsc zbierania, magazynowania lub przetwarzania odpadów, jeżeli wanna jest stosowana w takim obszarze
- Karta charakterystyki magazynowanej substancji oraz tabela odporności chemicznej materiału wanny
