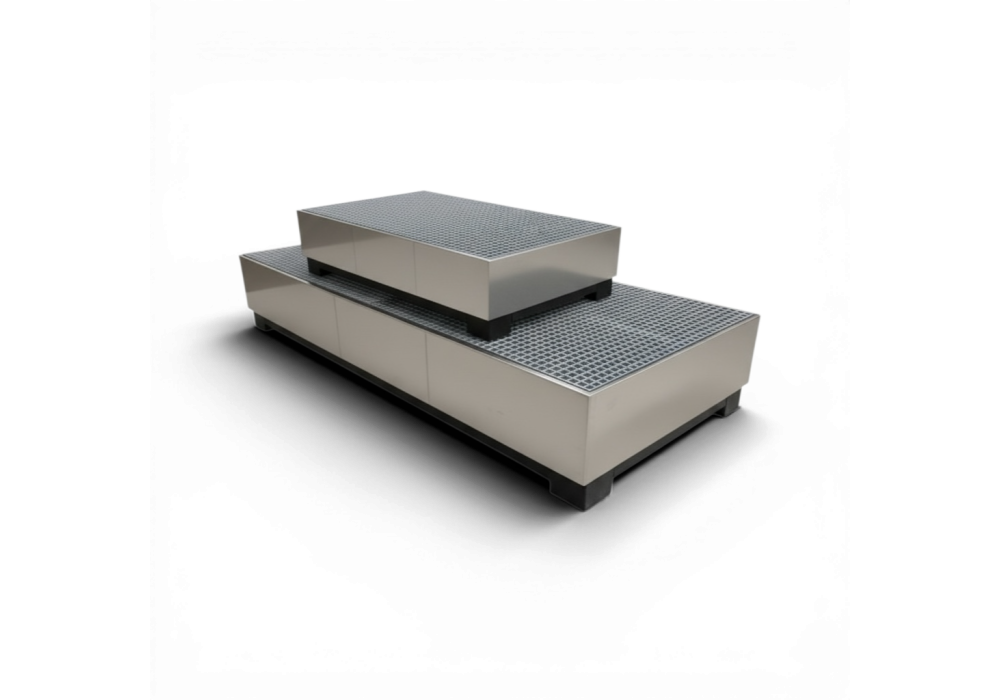

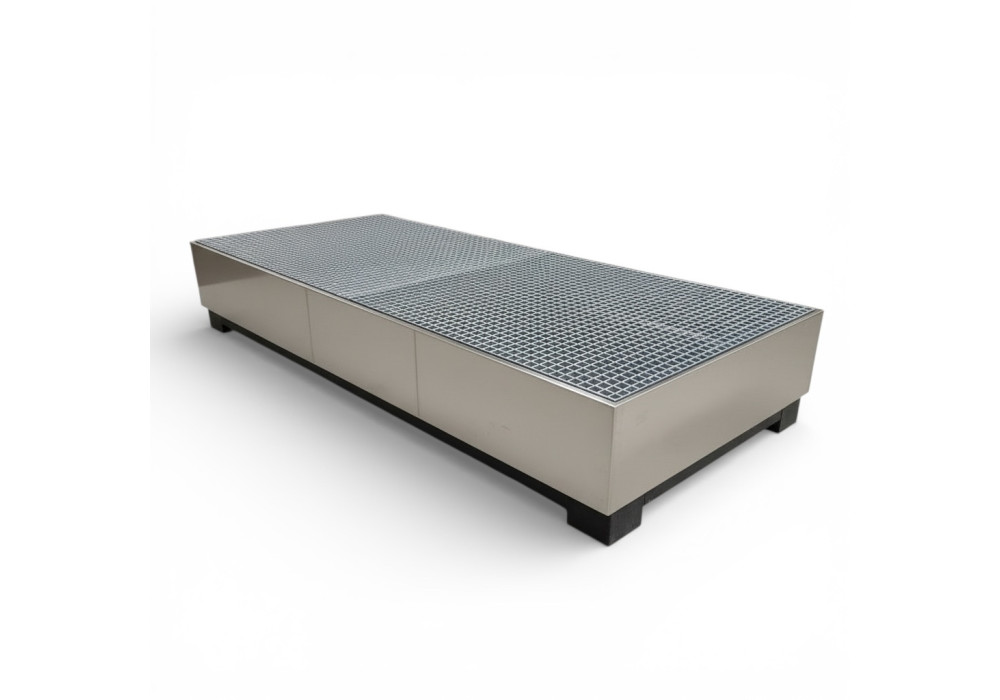

Wanna wychwytowa stalowa na wymiar (projekt pod Twoje IBC, beczki lub pojemniki)

Numer artykułu: 25221

Wanna wychwytowa stalowa na wymiar do dopasowania retencji pod beczki, kanistry, IBC, urządzenia lub stanowisko robocze. Pojemność, wymiary, materiał i nośność ustalamy dla konkretnego projektu.

  • Dobór do cieczy i scenariusza wycieku.
  • Konstrukcja dopasowana do obciążeń i punktów podparcia.
  • Możliwość uzgodnienia kraty i wyposażenia pomocniczego.
Pełny opis produktu
Napisz do nas

Napisz do nas

Dotyczy produktu: Wanna wychwytowa stalowa na wymiar (projekt pod Twoje IBC, beczki lub pojemniki)

Załączniki (opcjonalnie)
    POMOC: Masz pytania? Chcesz zamówić? Zadzwoń do naszego specjalisty:

    +48 123 510 888

    Wanna wychwytowa na wymiar — projekt pod miejsce i zadanie

    Wanna wychwytowa stalowa na wymiar pozwala dopasować retencję do urządzenia, regału lub układu opakowań. Wymiary, pojemność, materiał i nośność są ustalane dla konkretnej konfiguracji. Projekt rozpoczyna się od danych o cieczy, obciążeniach oraz sposobie obsługi stanowiska.

    Kiedy rozważyć wykonanie indywidualne?

    Nietypowa podstawa maszyny, ograniczona przestrzeń lub kilka różnych opakowań mogą wymagać innego obrysu niż w standardowej wannie. Rozwiązanie na zamówienie warto porównać także wtedy, gdy retencja ma obejmować miejsce poboru cieczy albo wyznaczoną strefę serwisową.

    Wymiar zewnętrzny nie określa samodzielnie objętości retencyjnej ani miejsca na odkładanie ładunku. Trzeba uwzględnić wysokość ścianek, elementy nośne, punkty podparcia i dostęp do armatury. Te parametry są uzgadniane łącznie.

    Pojemność wychwytu i scenariusz wycieku

    Podaj największe opakowanie, sumę ilości cieczy i przyjęty scenariusz awarii. Praktyczne kryterium 110% największego pojemnika lub odpowiedniego udziału całej objętości wymaga odniesienia do konkretnego procesu, oceny ryzyka i wymagań zakładu. W przypadku bardziej rygorystycznych warunków dobór powinien je uwzględnić.

    Jeśli magazynowane są niezgodne chemicznie substancje, jedna wspólna przestrzeń wychwytu może być niewłaściwa. Projekt powinien określić ich rozdzielenie i zapobiegać kontaktowi wycieków z różnych miejsc.

    Materiał, nośność i powierzchnia odstawcza

    Dobór obejmuje wariant stalowy odpowiedni do zadania, w tym wykonanie ze stali nierdzewnej, jeżeli wymagają tego warunki chemiczne i eksploatacyjne. Sprawdź substancję, stężenie, temperaturę oraz środki używane podczas czyszczenia. Samo określenie materiału nie potwierdza odporności na każdą mieszaninę.

    Do określenia nośności potrzebna jest masa pełnych opakowań i rozmieszczenie obciążeń. Ustal także, czy wymagany jest ruszt, inne podparcie lub wyposażenie pomocnicze. Obciążenie skupione i równomiernie rozłożone wymagają odrębnego uwzględnienia w konstrukcji.

    Dostęp, przemieszczanie i utrzymanie

    • Przekaż obrys miejsca ustawienia i jego ograniczenia wysokościowe.
    • Zaznacz podpory, drzwi, armaturę i punkty serwisowe urządzenia.
    • Opisz sposób ustawiania oraz zdejmowania ładunku.
    • Ustal, czy potrzebne są nogi, kieszenie transportowe, krata lub inne rozwiązania.
    • Zaplanuj kontrolę retencji, opróżnianie i usuwanie pozostałości po zdarzeniu.

    Sposób przemieszczania, w tym ewentualna obsługa z ładunkiem, musi być częścią założeń projektu. Nie wynika automatycznie z obecności nóg lub miejsca na widły. Przy ustawieniu zewnętrznym uwzględnij również wodę opadową i sposób ochrony wolnej retencji.

    Przepisy dotyczące magazynowania cieczy i zabezpieczania wycieków

    Zakres wymagań zależy od tego, co znajduje się w opakowaniach i w jakich warunkach jest magazynowane. Przy doborze wanny oraz organizacji stanowiska należy uwzględnić odpowiednie przepisy:

    Podstawa prawnaKiedy ma znaczenieZnaczenie dla stanowiska
    Rozporządzenie MZ z 30 grudnia 2004 r. dotyczące czynników chemicznych, tekst jednolity: Dz.U. z 2025 r. poz. 836, z późn. zm.Występowanie w miejscu pracy czynnika chemicznego stwarzającego zagrożenie.Ocena ryzyka i uwzględnienie właściwości substancji oraz informacji z kart charakterystyki (§ 2–3), a także przygotowanie postępowania awaryjnego (§ 11).
    Rozporządzenie MSWiA z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej, tekst jednolity: Dz.U. z 2023 r. poz. 822, z późn. zm.Przechowywanie materiałów niebezpiecznych pożarowo.Sposób składowania powinien uniemożliwiać powstanie pożaru lub wybuchu wskutek procesu składowania albo wzajemnego oddziaływania materiałów (§ 7 ust. 1 pkt 4).
    Rozporządzenie Ministra Klimatu z 11 września 2020 r. w sprawie szczegółowych wymagań dla magazynowania odpadów, Dz.U. poz. 1742.Gdy w opakowaniach magazynowane są odpady i dane miejsce podlega wymaganiom tego aktu.Dla miejsc objętych § 6 ust. 1 pkt 7 wymagane jest zabezpieczenie przed uwalnianiem wycieków do gleby i wód, uwzględniające właściwości oraz masę odpadów.
    Rozporządzenie MG z 8 lipca 2010 r. dotyczące możliwości wystąpienia atmosfery wybuchowej, Dz.U. nr 138, poz. 931.Możliwość powstania atmosfery wybuchowej na stanowisku.Ocena ryzyka wybuchu i dobór odpowiednich środków technicznych oraz organizacyjnych, w tym wyposażenia właściwego do warunków pracy.

    FAQ — dobór i użytkowanie wanny wychwytowej

    Nie. Parametry są dobierane do przyjętej konfiguracji, opakowań, cieczy i obciążeń.

    Potrzebne są także retencja, rodzaj cieczy, obciążenie i sposób obsługi. Wymiary zewnętrzne nie opisują wszystkich wymagań.

    Taka funkcja wymaga uwzględnienia w projekcie i potwierdzenia parametrów. Nie należy jej zakładać na podstawie samego wyglądu.

    Rysunek lub zwymiarowane zdjęcia, lista opakowań z masą, dane o cieczy i opis miejsca użytkowania. Warto podać również wymagane wyposażenie i dokumenty.

    Praktyczna wskazówka Explosiv

    Na szkicu zaznacz punkty podparcia i miejsce obsługi zaworów. Pozwala to porównać obrys zewnętrzny z użyteczną przestrzenią oraz scenariuszem wycieku.

    Przygotuj zapytanie o wykonanie na wymiar

    Prześlij dane stanowiska i oczekiwaną konfigurację. Skontaktuj się z Explosiv w sprawie projektu. Więcej wskazówek znajdziesz w artykule o danych potrzebnych do projektu wanny.

    Porównaj pozostałe rozwiązania:

    Wanny na wymiar Wanny wychwytowe Wanny do IBC

    Dane techniczne — parametry ustalane indywidualnie

    ParametrKonfiguracja projektu
    WymiaryUstalane dla miejsca ustawienia i sposobu obsługi
    Pojemność wychwytuDobierana do cieczy i scenariusza wycieku
    NośnośćDobierana do obciążenia i punktów podparcia
    Materiał i wykończenieWariant stalowy uzgadniany dla substancji i warunków pracy
    KolorUstalany dla wybranego wykonania
    Powierzchnia odstawczaKrata lub inne rozwiązanie dobierane w projekcie
    PrzemieszczanieZakres i sposób ustalane w projekcie
    Explosiv
    25221

    Specyfikacja techniczna

    Pojemność wychwytu [l]

    Indywidualnie

    Nośność ogółem [kg]

    Indywidualnie

    Materiał

    Indywidualnie

    Kolor

    Indywidualnie

    Wymiary zewn. szer. x głęb. x wys. [mm]

    Indywidualnie
